點擊（jī）觀看視頻，了解3Cr13是什麽材料：
一、馬氏體鋼的概念
馬氏體不鏽鋼是一類可以通過熱處理（lǐ）（淬火、回（huí）火）對其性能進行調整（zhěng）的不鏽鋼，是一（yī）類（lèi）可硬化的不鏽鋼（gāng）。
Cr13型（1Cr13，2Cr13，3Cr13，4Cr13）是其（qí）典型牌號，主要用於一般耐蝕（shí）條件（如大氣、海水及硝酸等）和要求一定強度的構件，應（yīng）用非常廣泛。（了解（jiě）1Cr13的牌號含義，請點擊（jī）：不鏽鋼牌號數字代表（biǎo）含義）
二、1Cr13～4Cr13成分（fèn）區別
1cr13和2cr13區別是什（shí）麽，這（zhè）四個看起來挺相像的Cr13型牌號，它們之間有（yǒu）何不同？

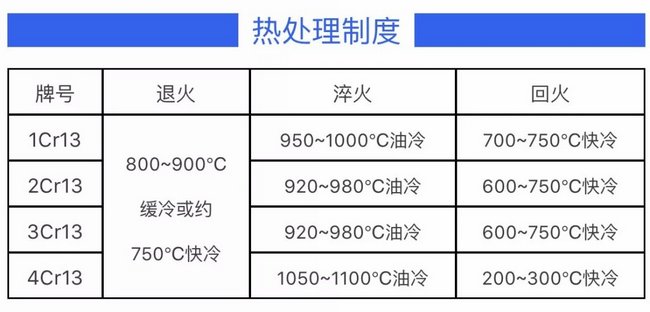

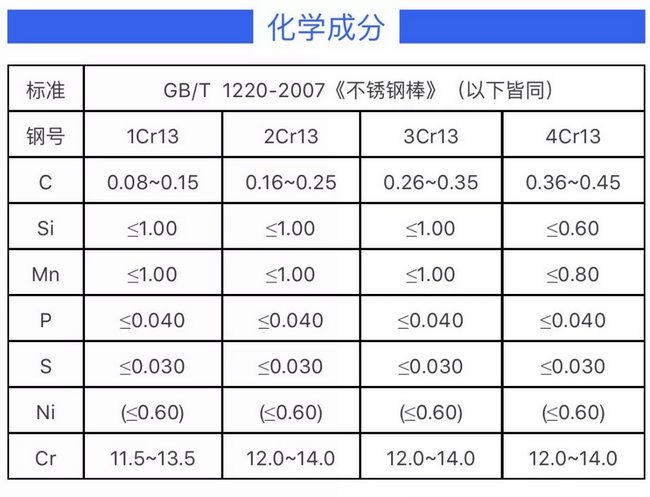

無錫午夜福利视频不鏽鋼（gāng）將四個鋼號的化學（xué）成（chéng）分、熱處理製（zhì）度及zui終力學性能的數據列表比較，方便大家對比、參考。
1cr13和2cr13區（qū）別，由（yóu）上表可以看出（chū）：在化學成分、力學（xué）性能、熱處理製度方麵，二者均有差異。
單從化（huà）學成分看，四個牌號（1Cr13，2Cr13，3Cr13，4Cr13）的Cr元素平均含量都（dōu）在12%以上，這也決定了（le）他們（men）基本（běn）的耐蝕（shí）性能。
三、1Cr13～4Cr13力學性能區別

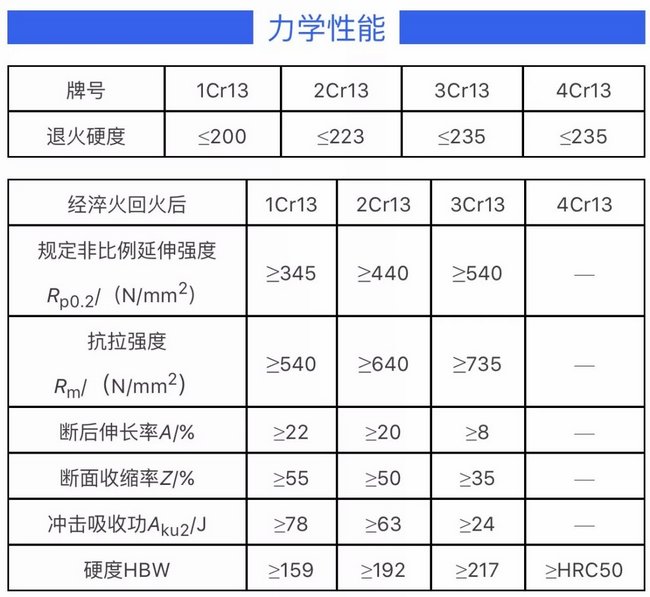

從1Cr13到4Cr13，含碳（tàn）量逐漸升高，強度隨之提高（gāo），而塑性和韌性則相應下降，熱處理後的力學性（xìng）能數據驗證了這一點。
2Cr13與1Cr13哪個硬？2Cr13比1Cr13更硬，3Cr13比2Cr13更（gèng）硬。
從熱處理製度看，1Cr13、2Cr13和3Cr13可勉強歸為（wéi）一類，4Cr13則截然不同。歸根到底，含碳量不同，其金相組（zǔ）織（zhī）也不同，熱處理方（fāng）法跟著不同。無錫午夜福利视频不鏽（xiù）鋼提醒，材料代用的時候，要充分考慮到這個因素。
【擴展閱讀】
午夜福利视频不鏽鋼，不鏽鋼倉儲、加（jiā）工、配（pèi）送
固話：0510-6689 2161
手機：188 6160 5033
客服QQ：谘詢請點擊
關鍵詞：Cr13,馬氏（shì）體,材質,1Cr13,2Cr13,牌號,3Cr13
上一篇：激光設備核心激光器的種類、優缺點 下一篇：不鏽鋼的焊接特性
