不鏽鋼材是一種新型環保材料（liào），憑借自身具有耐腐（fǔ）蝕性（xìng）、成型性等特點，在汽車配件（jiàn）領（lǐng）域得到了廣泛應用。
在汽車行業中，因不鏽鋼原料（鋼板）的因素，車身必須全（quán）部采用焊接方（fāng）式連接，因此激（jī）光焊接在不鏽鋼的汽（qì）車行業應用中占有十分重要的作用。
由於諸多因素的影響（xiǎng），不鏽鋼（gāng）板焊（hàn）接存在變形問題、且控製難度較大，將極大影響（xiǎng）不鏽（xiù）鋼板在汽車行業的應用。那麽，有什（shí）麽對策呢（ne）？

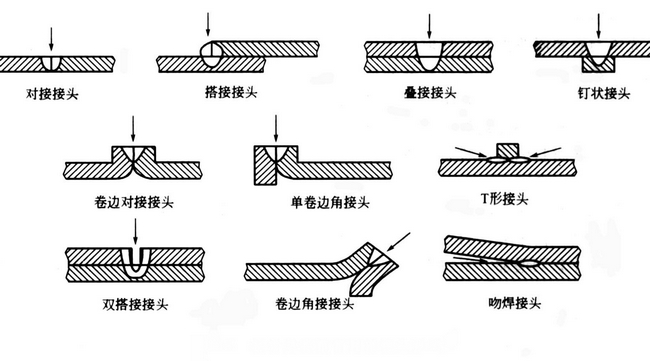

板材焊接前常用的接頭形式
激光焊接概述
激光（guāng）焊接主要是指利用激光能作為熱源融化並連接工件的一種（zhǒng）焊接方法。激光焊（hàn）接過（guò）程中，激光照射到被（bèi）焊（hàn）接材料表麵，與其產（chǎn）生作（zuò）用，一（yī）部分被反射、餘下的被吸收，進入材料內部，完（wán）成（chéng）焊接目標。簡而言之，激光焊接的過程是使用經光學（xué）係統聚焦後具（jù）有的高功率激光束，照射到（dào）被焊材料表麵，然（rán）後（hòu）充分利用材料對光（guāng）能吸收來進（jìn）行加熱等處理袁（yuán）***後經過冷卻形（xíng）成焊接接頭的一種融化焊接過程。通常情況下，激光焊接主要分為熱導焊與（yǔ）深熔焊兩（liǎng）類。
焊接變形產生的危害及影響焊接變形的主要（yào）因素
影響焊接變形的主要（yào）因素有焊（hàn）接電流、脈（mò）寬（kuān）及頻率遙。焊（hàn）接電（diàn）流增（zēng）加（jiā），焊縫寬度也隨之增加，逐漸出現飛濺等現象，導致（zhì）焊縫表（biǎo）麵出現氧化（huà）變形情況，並伴有粗糙感；脈衝寬度增加，使得焊接接頭強度增加，當（dāng）脈衝寬度達到一定程度時，材料表麵的熱傳導能量消耗也隨（suí）之增加（jiā），蒸發使得液體從熔池中濺出，導致（zhì）焊點截麵積變小，影響接頭強（qiáng）度；焊接頻率對不鏽鋼（gāng）板焊接變形的影響與鋼板厚度等（děng）方麵（miàn）息（xī）息相關，如針對0.5mm不（bú）鏽鋼板來看，當頻率達到2Hz時，焊（hàn）縫重疊率較高；而當頻率（lǜ）達到5Hz時，焊縫灼燒嚴重，熱影響區範圍較廣，產（chǎn）生變形情況。由此可見，加強（qiáng）對（duì）焊接變形的有效控製勢在必行。
避免激光焊接（jiē）變形的有效對策
為了減少激光焊接變形問題，提高不鏽鋼板焊接質量，可以從優化焊接工藝參數入手，具體操作方法如下（xià）：
積極引進正交實驗法（fǎ）
正交實驗法（fǎ）主要是指一種通過正（zhèng）交表分析和安排（pái）多因（yīn）素試驗的數（shù）理統計方法。其能夠利用較少的試（shì）驗獲取有效的結果，並推斷出***佳實（shí）施方案。同時，還能夠進行深入分析，獲取更多相關信息，為具體工作提供依據。一般選擇焊接（jiē）電流、脈衝寬度及激光頻率等作為重點考察對象，將焊接變形視為指標，將其控製在***小值，並堅持合理原（yuán）則（zé），將因素水平控製在適當範圍內（nèi）。如對於厚（hòu）度為（wéi）0.5mm的不鏽鋼板（bǎn），電流可以控製在80~96I/A之間（jiān）；頻率為2~5f/Hz之間等。
正交表的選擇
通常情（qíng）況下，試驗因素水平數應與正交表中的水平（píng）數（shù）相一致，因素個數應小於正交表中的列數，合（hé）理設計正交表能夠為後續（xù）研究工作提供相應支持和幫助。
試驗結果極差（chà）分析（xī）
通過對厚度為0.5mm不鏽鋼板試驗結果（guǒ）來看，每列極（jí）差（chà）均不相等，證明各要素不同水平具有特殊性，產生的影響也不盡相同，對激光（guāng）焊接變（biàn）形影響依次為電流、脈寬及頻率，綜合各（gè）項因素，激光***佳（jiā）焊接（jiē）工藝參數應將電（diàn）流控製85A，脈寬為7ms，頻率（lǜ）為3Hz，將焊接工藝參數控製在三個數值能夠保障厚度為0.5mm不鏽（xiù）鋼（gāng）板焊接變形***小。
對於不鏽鋼板厚度為0.8mm的不鏽鋼（gāng）板，在滿足焊（hàn）縫抗拉強度基礎上確（què）保變形***小時，應將電流、脈寬及頻率（lǜ）等參數分別控製在124A、8ms、4Hz。而厚度為1mm的不鏽鋼板分別為160A、11MS、5Hz。在激光（guāng）焊接過程中，焊接人員將各項參數控製在合理範圍內，不但能夠提高焊接質量和效率，且能夠避免鋼板（bǎn）變形，滿足生產需求。隨著科學技術（shù）快速（sù）發展，控製焊接變形技（jì）術也隨之（zhī）發展（zhǎn），如（rú）有限（xiàn）元模擬在焊接變形控製（zhì）中的應用等（děng），通過借（jiè）助焊接溫度及應力避免焊接變形問題，提（tí）升不（bú）鏽鋼板應力均衡性，在避免鋼板焊接變形的同時，還能（néng）夠提高焊接質量，從（cóng）而促進相關領域（yù）健康（kāng）發展。
結論
激光焊接工（gōng）藝作（zuò）為一（yī）種有效焊接技術，在提高焊接（jiē）質量等（děng）方麵發揮著積極作用（yòng）。但是，受到激光電流等因素的影響，不鏽鋼板激光焊接（jiē）存在變（biàn）形等問題。對此，焊（hàn）接人員可以采取正交（jiāo）實驗法獲取不同厚度鋼板***佳工藝參數，結合參數（shù）進（jìn）行焊接工作，不斷提高焊（hàn）接質量，從而***大限（xiàn）度避免鋼板（bǎn）變形情況的發生。
【擴展閱讀】
午夜福利视频不鏽鋼，不鏽鋼倉儲、加工、配送
固話：0510-6689 2161
手機：188 6160 5033
客（kè）服QQ：谘詢請點擊
關鍵詞：激光焊接,鈑金焊接,鈑金加工
上一篇（piān）：材料屈服強度詳解 下一篇（piān）：四（sì）種不鏽鋼材料（liào）衝壓成形工藝
